一、一般功能和要求

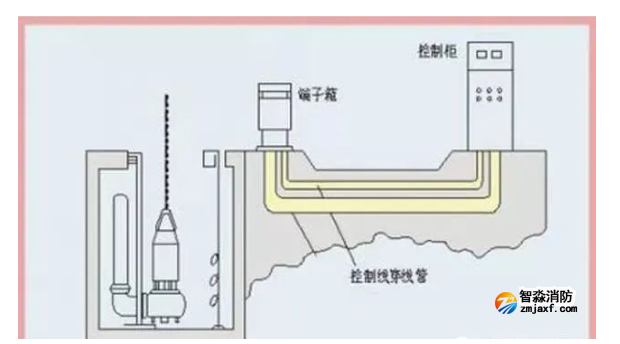

水泵控制柜應由水泵廠家提供，控制柜應包括但不限于以下功能和要求：? 柜內動力線排列次序：從柜前看，從上到下，從左到右，從里到外，相線均按L1、L2、L3的次序排列。? 應有對水泵電動機的保護功能，如：過載、過壓、短路、缺相欠壓、過熱等，并有聲光報警功能，但僅提供報警功能，不允許跳閘。? 設有阻力損失補償功能，并能通過外部參數(如溫度、時間、海拔高度和流量)對設定值進行調節。? 具有進行就地手動操作(可對單個泵測試)和數字遠程控制功能，包括裝置的開停等。? 控制柜能清晰地顯示水泵運行和故障情況，并發出聲光報警信號。能用LCD顯示系統相關參數。? 具有對系統的監視功能，即對測量值(壓力、流量)最大、最小值的限制。? 具有通訊總線功能。? 每臺控制柜應提供以下無源觸點信號及接口端子，并具有將每臺水泵的運行和故障的無源觸點信號傳至消防報警系統的功能。由消防報警系統通過無源觸點信號控制消防水泵的啟停。每臺消防水泵手動/自動開關狀態信號（通過無源觸點信號）傳至消防報警系統。每臺消防水泵啟/停狀態信號（通過無源觸點信號）傳至消防報警系統。每臺消防水泵故障信號（通過無源觸點信號）傳至消防報警系統。控制柜內應根據功能要求留有足夠的端子，并預留25%的空端子。消防水泵控制柜中應為消防報警系統預留無源觸電信號，投標人有責任協調并確定無源觸點信號接點的預留位置。自動噴淋水泵控制柜應可接受泵組出口水管上的壓力傳感器的壓力變送信號，當壓力低于穩壓泵啟動壓力值時，控制柜發出指令開啟穩壓泵,當系統達到壓力設定值時，關閉穩壓泵；當壓力低于自動噴淋主泵啟動的壓力值時，控制柜發出指令開啟自動噴淋主泵，給噴淋系統提供達到設計值的足夠的水量。消防泵組控制系統由微機程序和電路控制，電控箱將控制裝置的全部工作狀態，并通過“檢查控制系統”對整個裝置進行檢查，一旦發生故障將發出聲光報警信號。投標人所供裝置應有兩種工作狀態，即自檢和緊急情況。
塑殼斷路器應按IEC898標準設計制造，額定電壓應不小于440V，額定短路電流不小于35kA，具有短路瞬時，過載延時及接地故障保護。保護倍數10～14。塑殼斷路器采用手動操作并帶負荷熱過載及短路瞬時脫扣器，特殊要求時可設計成遙控分勵脫扣器，帶附件及輔助設備。微型斷路器應按IEC 898標準設計制造，額定電壓不小于440V，額定開斷電流應不小于10kA，機械壽命不小于20000次，具有短路瞬時、過載延時保護。
接觸器為戶內使用的空氣開斷型電磁機械開關，應符合下列標準：
IEC445 用字母數字符號識別電氣接線端子和接線標記統一通用原則所有接觸器應能在通電持續率為60%，且使用類別為AC3時，能不間斷或間斷地正常運行。接觸器額定操作電壓應不小于440V。接觸器采用積木式結構，應易于調換線圈及觸頭。接觸器的試驗位置應為常開，且在任意的安裝位置均可正常操作，所有端子從正面連接。熱繼電器應滿足IEC947-4-1有關條款的要求。
投標人應提供時間電流特性曲線。曲線公差應不超過±10%。當電動機功率<55kW時，采用直接啟動；當電動機功率≥55kW時，采用軟啟動。均采用一拖一形式。
電動機啟動裝置應符合IEC947-4-1要求，額定操作電壓應不小于交流440V，額定操作電流應不小于電動機滿載運行時的電流。短路保護裝置應滿足IEC有關條款的要求，確保能承受的短路電流不小于規定值，并能確保電動機回路最大啟動電流。啟動器應能滿足自動及手動操作要求，額定控制電源電壓應等于交流系統額定電壓，控制回路為交流系統時，額定控制回路電壓為220V。泵運行參數顯示屏：應可以顯示水泵工作電流、水泵運行小時積累、開關泵次數記錄等參數。無論在手動、就地手動、遠程控制狀態下，均應提供(但不僅限于此)水泵安全運行所必須的保護：電動機溫度保護，短路保護、過載保護等。啟動裝置應依照IEC947-4-1進行操作試驗及絕緣試驗等定期試驗。啟動器應能滿足電動機在額定參數條件下時全壓啟動，并能迅速有效地通斷回路。該裝置應具有電動機及饋出線的控制和保護功能，應同時滿足就地控制及遠距離操作的要求。啟動器應包括、但不限于以下保護：短路保護、過負荷保護、水泵溫度保護等。該裝置應符合IEC947-4-1要求，額定操作電壓應不小于交流440V，額定操作電流應不小于電動機滿載運行時的電流。該裝置額定控制電源電壓應等于交流系統額定電壓，控制回路為交流系統時，額定控制回路電壓為220V。該裝置在應用過程中應能有效地減少對電網的沖擊和污染，保護負載，延長使用壽命。堵轉電流產生時，該裝置能在200ms內自動切斷，并發出故障信號。啟動裝置應依照IEC947-4-1進行操作試驗及絕緣試驗等定期試 驗。啟動器應能滿足電動機在額定參數條件下時軟啟動，并能迅速有效地通斷回路。按IEC185標準的有關要求進行選用，也應考慮到使用處的特殊要求。
電流互感器應滿足初級額定短路電流及初級額定負載電流，除分段柜外，電流互感器均應裝置在饋電回路側。電流互感器采用環氧樹脂型，應符合規定的電流的要求。精度等級及負載，應配合繼電器、儀表儀器的運行要求。電流互感器輸出為0~5A，測量用電流互感器精確度為0.5級，保護用電流互感器精確度3.0級，二次側一端接地。電流表采用嵌入式安裝，指針式，要求符合IEC51/73標準，塑殼，碳黑遮光屏，240度移動角。
電動機回路電流表在正常范圍采用開放式刻度，工作范圍以外采用壓縮式刻度，用于指示電動機的啟動電流，開放式刻度約占刻度范圍的60%，提供紅色標記或指針用于指示電動機正常滿載電流。按鈕和指示燈式樣應協調，啟動按鈕及指示燈采用綠色，停止按鈕采用紅色，急停按鈕及指示燈采用紅色，自鎖型。電動機機旁提供的急停按鈕，應配備必要的鋼結構支架、托板等附件，以及能清楚地表示所控制設備的標志。? 按鈕、指示燈配中文、英文標牌，文字最小高度為3mm。繼電器采用積木式，相似于接觸器的結構。繼電器帶可見指示器，用于指示繼電器是否帶電。時間繼電器采用電子可調式。繼電器和定時器應安裝在導軌上，便于維修和保養，導軌上留25%的空位置，以便將來增加繼電器。輸出信號：隔離的、線形的，4~20 mA DC，負載阻抗大于500W。用于控制的端子采用螺絲壓緊連接。當有很多根連線時，應采用跨接片。用于電源進線和饋出線的端子，采用銅螺母和饋緊螺母連接，端子的尺寸和空檔應適應電纜的規格和連接片。相線之間用隔板分開，電源端子進線上加保護板，上面用黃底黑字作警告標志。每一節端子配清晰的、持久的、與施工圖相符合的回路名稱標記。端子的安裝高度離柜底大于300 mm，小于700mm。應提供電纜支架及夾件（安裝在底版和端子之間）。箱內連接線采用PVC絕緣電纜，耐壓等級為0.6kV，截面不小于2.5mm2，采用多股銅芯導線，符合IEC有關標準。所有導線采用連接片連接。箱內布線沿水平和垂直方向敷設在金屬或PVC線槽內，不允許斜角穿過任何框架或在自粘式線纜架上敷設。在每一連接點和端接處，對每一根導線提供與施工圖相符的標記圈套，雙向標記應相同。投標人還應提供箱外連接絕緣電纜，長度按照現場確定。控制柜門上應有一個功能標簽。該標簽為一塊無色透明的塑料材料，厚度不小于3mm，倒角后的厚度不小于1.5mm。每塊標簽背面應鏤刻并上漆。所有的標牌需經招標人核準。標簽需用螺絲、鉚釘或儀器框架固定在門上（不允許用黏合劑）。每項安裝在內部的裝置，應有一個標簽來指示其在回路圖中的參考編號和熔體的電流等級，該標簽應在白色的塑料上鏤刻黑色的字，并用螺絲固定（不允許用黏合劑）。應提供所有主回路的接線，并應在箱內與端子排端接，保證電纜在現場整齊的端接。應提供所有輔助回路的接線，包括傳輸單元之間的內部接線。功能單元之間的接線應在端子排中端接，并在接點處貼上一警告標記。外部控制設備的接線應在端子排端接，以保證控制電纜在現場整齊地端接。每個功能單元及外接端子排應用一塊凸出的三聚氰胺片進行分割，并貼上一警告標記和功能組記號。每扇柜門需有一個可鎖的鍍鉻手柄，當門關緊后，門上的襯墊應能有效地密封。所有的外部附件，如門鉸鏈、手柄和外殼固定螺栓等都需經防腐蝕及拋光處理，保持外觀整潔劃一。控制柜內應留有足夠的空間，以便于線纜的進出，并附有固定設施和填料。所有熔斷器、開關、隔離設備等應安裝在底板上，采用母排連接，正面檢修。采用銅導線將門與接地的外殼相連。門上設置開啟限幅機構，防止損壞鉸鏈和油漆表面。控制柜安裝所需要的附件應由投標人提供。安裝方式應由投標人負責說明。落地式控制柜安裝在經耐腐蝕處理的槽鋼上，槽鋼用螺栓牢固地與地坪連接。投標人應承擔所有穿線管、線纜、儀表管路等控制柜連合處的邊界工作，包括管線固定及箱底密封所必須的附件。投標人應提供經招標人確認的、合適的線纜夾具，確保進線電纜的重量不由電纜密封套承受。投標人應提供便于安裝的提升鉤。必要處，投標人還應提供用于箱內阻抗發熱時的通風或冷卻設施。箱內所需配的電氣元件、線纜進出線及接地端子等，在控制柜制造前提交招標人確認后方可進行施工，以免遺漏其中的電氣元件。所有開關及控制均應具有各組成部分所指定的測試證書。所有設備在離開制造廠前如有必要，進行檢查。所有電氣回路進行機械檢查，控制單元進行模擬試驗。安裝完畢應對所有在運輸過程中斷開的回路進行檢測。所有控制單元也應從新檢查，控制單元可進行模擬試驗。所有檢測應依規定的程序執行并記錄結果。所有試驗結果應提交招標人。
