正確使用萬用表，不僅能快速的判斷出故障部位，還能防止電器設備和萬用表本身的損壞。下面是使用萬用表的一些口訣。

測量先看擋，不看不測量
測量不撥擋，測完撥空擋
表盤應水平，讀數要對正
量程要合適，讀數要對正
測R不帶電，測C先放電
測R先調零，換擋需調零
黑負要記清，表內黑接+
測I應串聯，測U要并聯
極性不接反，單手成習慣

萬用表一般可分為指針式萬用表和數字式萬用表兩種。

指針萬用表：

指針式萬用表的結構組成：指針式萬用表的型式很多，但基本結構是類似的。指針式萬用表的結構主要由表頭、轉換開關(又稱選擇開關)、測量線路等三部分組成。

表頭：是測量的顯示裝置；萬用表的表頭實際上是一個靈敏電流計。

轉換開關：選擇被測電量的種類和量程（或倍率）。

測量線路：將不同性質和大小的被測電量轉換為表頭所能接受的直流電流。

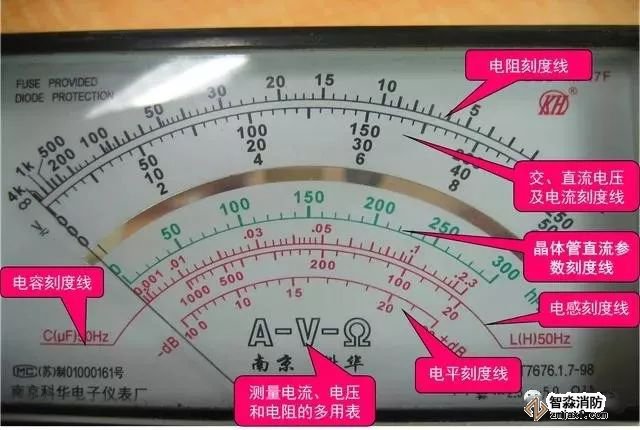

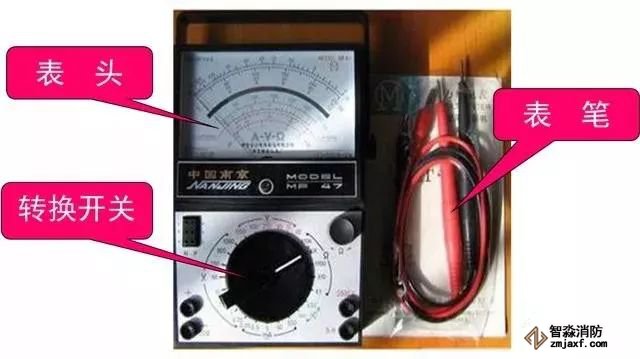

表頭：

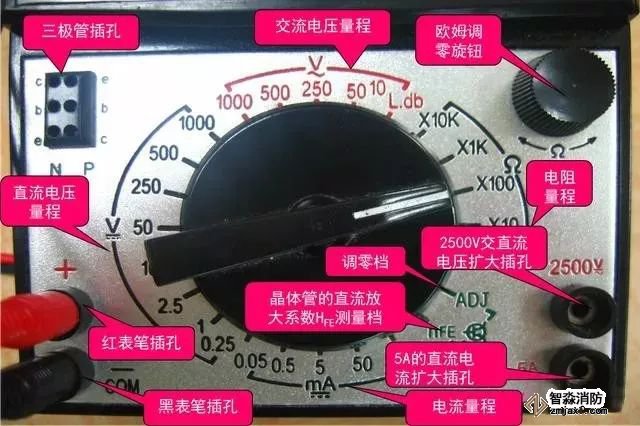

轉換開關：

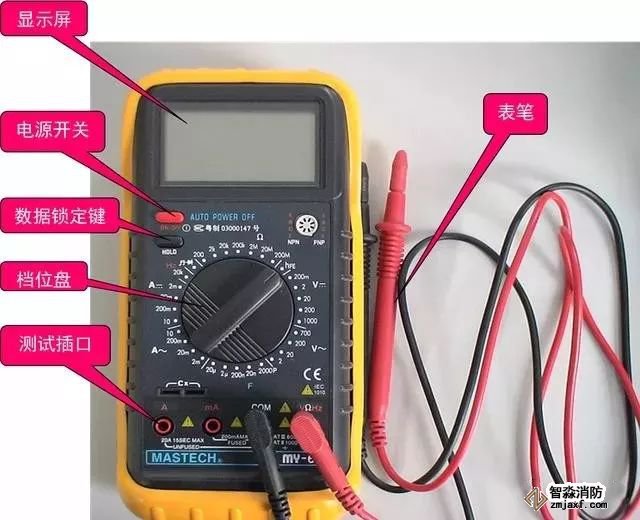

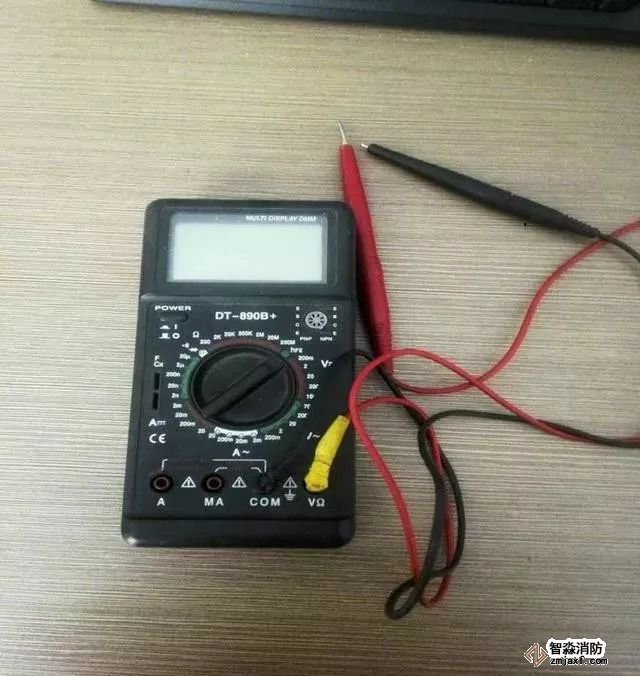

數字式萬用表：

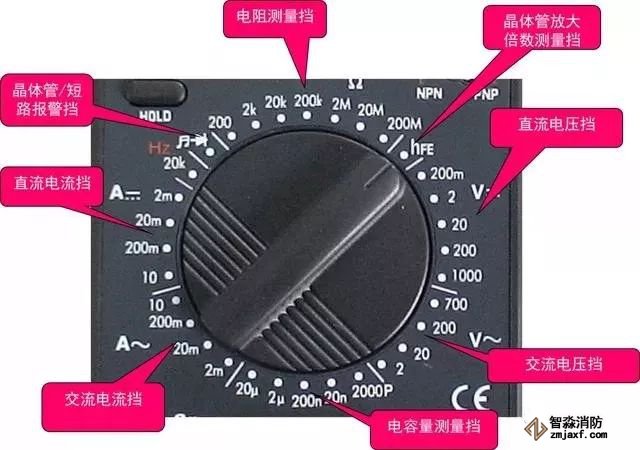

擋位盤：

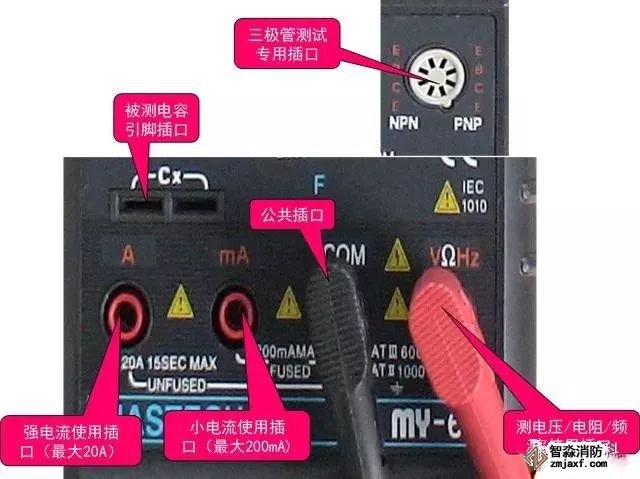

插口：

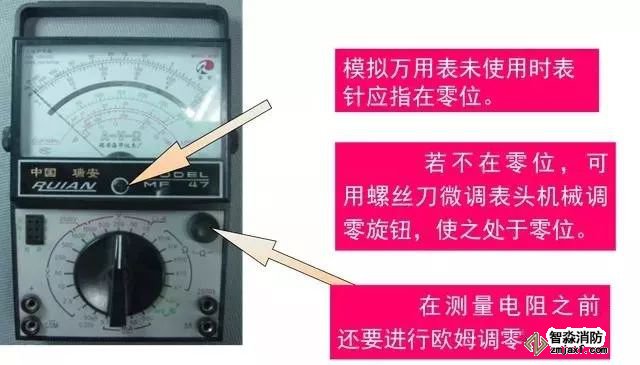

萬用表的使用—調零

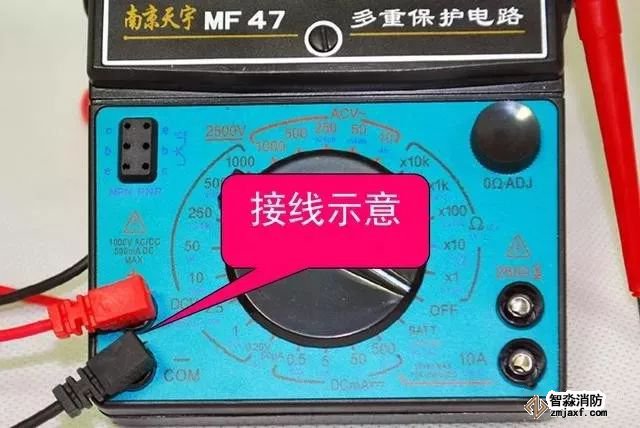

正確接線：

紅表筆與“＋”極性插孔相連，黑表筆與“—”或“＊”或“COM”極性插孔相連。

測量直流量時，注意正、負極性，以免指針反轉。

測電流時，儀表應串聯在被測電路中；測電壓時，儀表應并聯在被測電路兩端。

測量晶體管時，應牢記萬用表的紅表筆與表內電池的負極相接；黑表筆與表內電池的正極相接。

正確選擇測量擋位：

測電壓時應將轉換開關放在相應的電壓擋；測電流時應放相應的電流擋等。

選擇電流或電壓量程時，最好使指針處在標度尺三分之二以上位置；選電阻量程時，最好使指針處在標度尺的中間位置。

測量時，不確定被測數值范圍時，應先將轉換開關轉至對應的最大量程，然后根據指針的偏轉程度逐步減小至合適的量程。

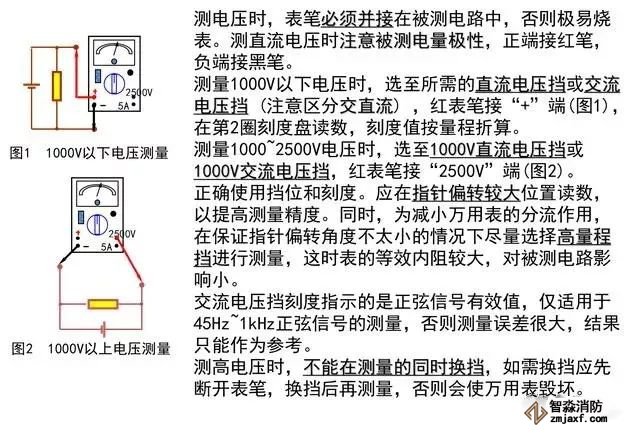

常用測量方法—交、直流電壓的測量

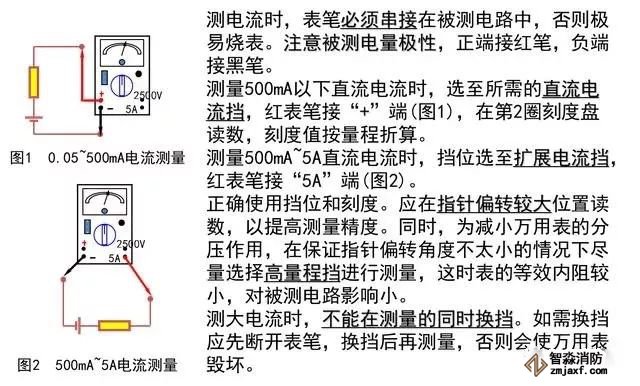

電流的測量：

電阻的測量：

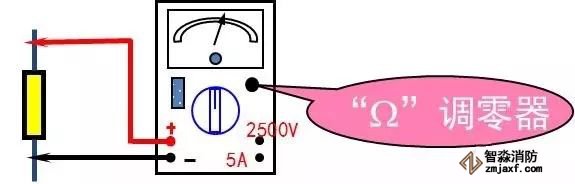

選擋與調零：測電阻時先選擇合適的電阻擋，然后將表筆短接，調節“?”調零器使指針回0(每次換擋都應重新進行調零)。

測量與讀數：將表筆接電阻兩端，進行讀數。電阻值為電阻值刻度盤讀數乘以當前選擇電阻擋位倍數。

擋位：選擇使指針指在滿刻度的1/3~2/3間的擋位，以減小測量誤差 。

表筆極性：萬用表中電池在測電阻時起作用，電池“+”與面板上“-”相連。利用萬用表電阻擋判別二極管、整流元件正反向或儀器正負端時應注意表筆極性，電流從黑表筆流出，經外接元件從紅表筆返回。

測量電路中電阻：必須斷電測量。當不能確定被測電阻是否有并聯電阻存在時，必須先使電阻一端與電路斷開，如電路中有電容應先行放電，然后進行測量。

檢查電解電容漏電阻：轉動開關置R×1K擋,測試棒紅桿必須接電容負極,黑桿接電容正極。

三極管直流放大倍數hFE測量

選擇ADJ擋，將表筆短接，調節歐姆調零器，使得指針指向300hFE。

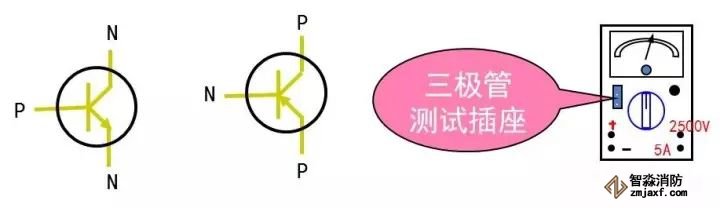

選擇hFE擋，將被測三極管腳分別插入相應的三級管測試插座的E、B、C內，指針偏轉所示數值約為三極管的直流放大倍數。

N型管插NPN型管座，P型管插PNP型管座。

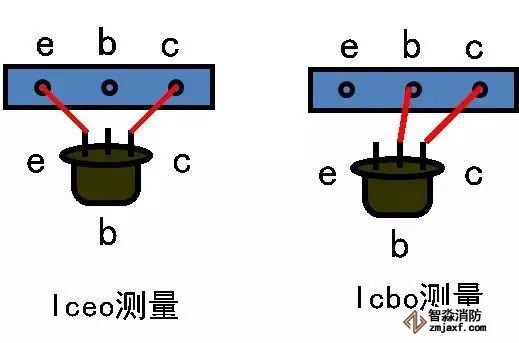

三極管反向截止電流Iceo、Icbo測量：

Iceo：集電極與發射極間反向截止電流(基極開路)。

Icbo：集電極與基極間反向截向電流(發射極開路)。

轉動開關R×1K擋，兩表筆短路，調節零歐姆電位器，使指針回零(此時滿度電流值約90μA)。

分開表筆，將被測三極管按圖示放入插座，指針指示的刻度乘以12即約為三極管反向截止電流值。

當Iceo>90μA時，可用R×100擋測量(此時滿度電流值約為900μA)。

二極管管腳極性判別：

二極管是一種具有明顯單向?qū)щ娦曰蚍蔷€性伏安特性的半導體二極管器件。通常小功率鍺二極管的正向電阻值為300~500?，反向電阻為幾十千歐；硅二極管正向電阻約為1k?或更大，反向電阻在500k?以上。正反向電阻差值越大約好。

擋位選擇：測量時一般選 R×1K擋或R×100擋，不要用R×1擋或R×10K擋。因為使用R×1擋時電流過大，易使二極管燒毀，而使用R×10K擋時電壓太高，易使二極管擊穿。

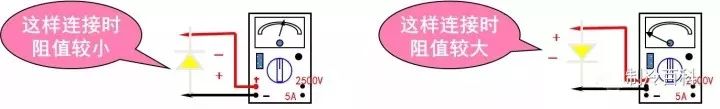

極性判斷：用兩表筆分別連接二極管兩極，對兩次測出的阻值進行比較，阻值較小時與黑表筆連接的管腳為二極管正極，因為在萬用表的電阻測量電路中，紅表筆端與表內電池負極連接，黑表筆端與表內電池正極連接。

電容、電感測量：

電容測量：測量方法見圖，選擇C.L.dB(10V交流)擋位，在C(цF)50Hz刻度盤讀取電容測量值。

電感測量：測量方法見圖(電容換成電感即可)，選擇C.L.dB(10V交流)擋位，在L(H)50Hz刻度盤讀取電感測量值。

萬用表使用的注意事項：

使用萬用表之前，必須熟悉萬用表的使用方法、測量原理、待測量種類和量程，核對轉換開關、插孔是否正確。

萬用表使用時必須水平放置，使用前，先將機械調零。

測量完畢，將量程選擇開關撥到最高檔位置，防止下次測量時不慎將表燒壞。

長期不使用的萬用表，應將電池取出，避免電池存放過久而變質漏液，損壞電路板。

測量有感抗的電路中的電壓時，必須在切斷電源前先把萬用表斷開，防止由于自感現象產生的高壓損壞電壓表。
